Как поддерживать уровень воды в баке без электроники при малых расходах жидкости

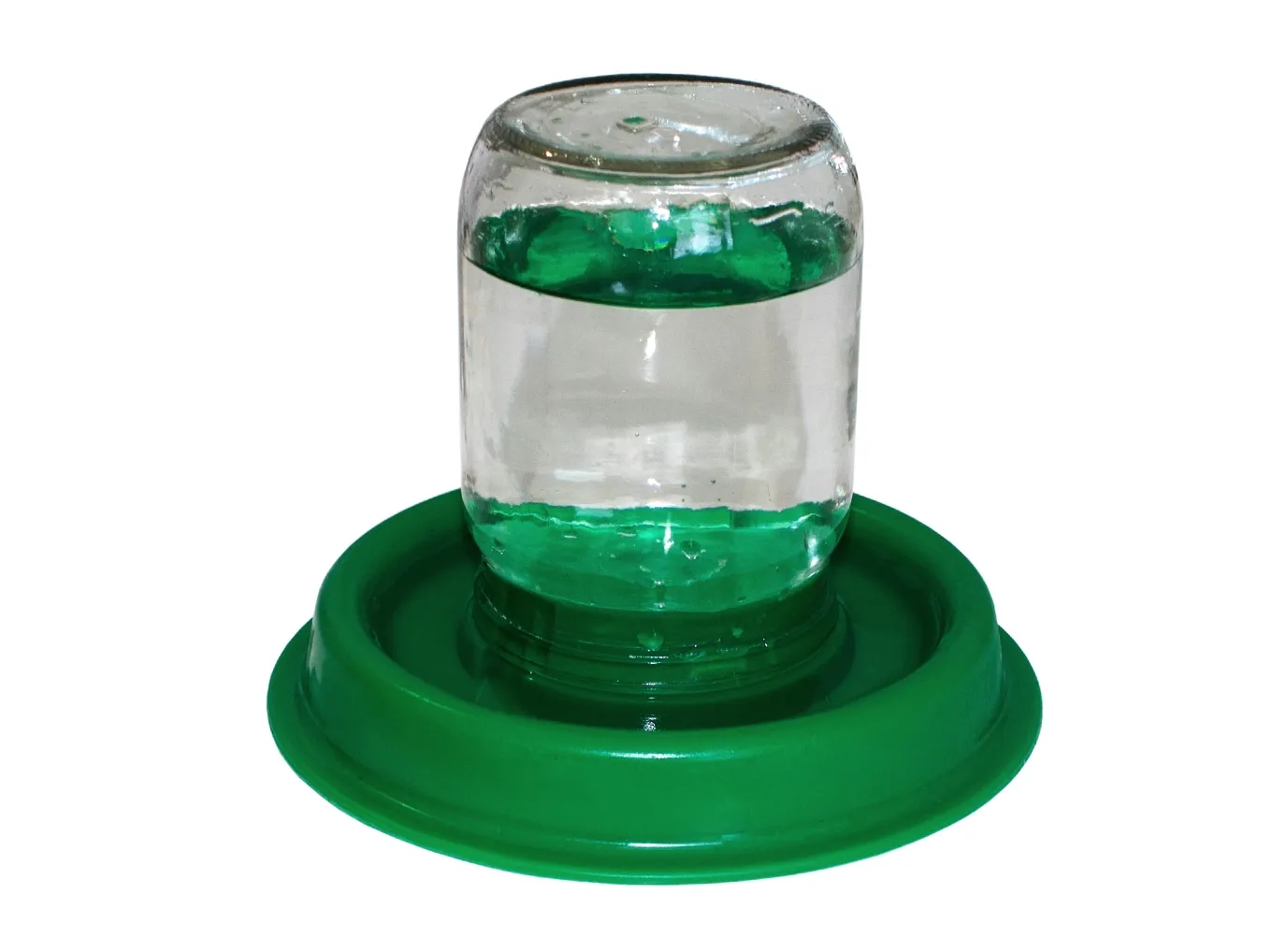

Здравствуйте. Краткая предыстория: привезли к нам новую среднетемпературную холодильную камеру для использования в качестве расстоечной. Ко всему прочему в ней был установлен генератор тумана для регулирования влажности — абсолютно «залипушный» вариант, как и вся контора, которая нам это делала. Суть в том, что они ещё месяц не могли организовать поддержание уровня воды в ёмкости, где плавает сам генератор тумана (Mist Maker). А так как этой игрушке нужна дистиллированная вода, подводка обычной воды с помощью электромагнитного клапана не подходит. Поэтому решено было сварить бак из нержавейки и заправлять его, чтобы с его помощью поддерживать уровень. С хранением разобрались, но не использовать же для этого не самые дешёвые клапаны с датчиком уровня. И тут я вспомнил одну штуку. Думаю, те, у кого родители держали птиц, видели такие у себя дома.

Смысл такой поилки довольно прост: пока вода внизу выше нижнего края банки, воздух не может попасть внутрь и вода больше не вытекает, так как создаётся разрежение — внутри банки давление ниже, чем снаружи. Как только уровень опускается ниже края трубки, пузырьки воздуха попадают в банку и часть воды выливается до тех пор, пока уровень снова не поднимется.

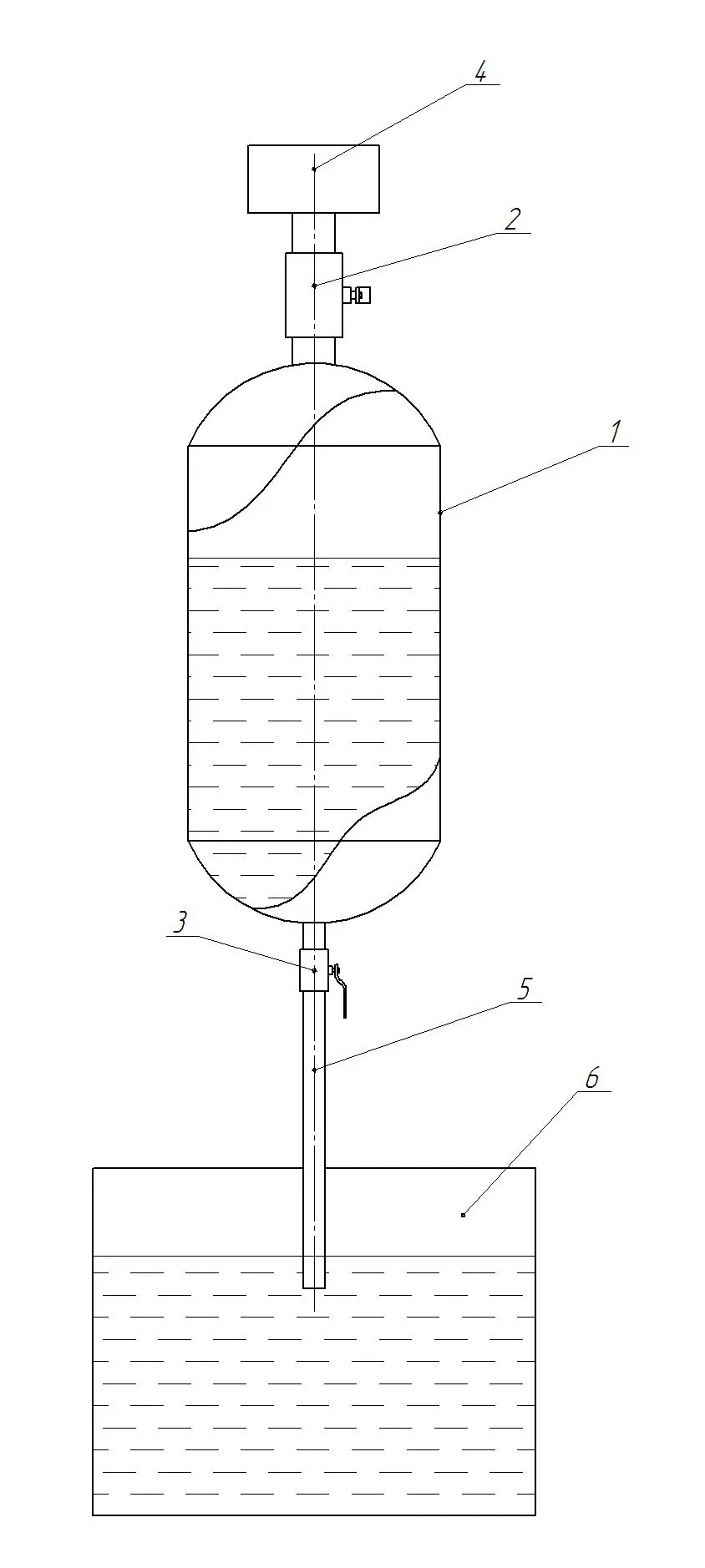

Конечно, это не самый точный способ дозирования, но для нашей задачи он подошёл идеально. Была придумана вот такая схема:

Где: 1 — бак с дистиллированной водой; 2 и 3 — шаровые краны 2″ и 1/2″ соответственно; 4 — заливная горловина; 5 — рабочая труба; 6 — ёмкость, уровень в которой нужно поддерживать.

При этом рабочую трубку можно сделать разрывной, соединив две части шлангом — например, если ваша установка вибрирует. Я же сделал это для упрощения обслуживания генератора тумана. Для заправки бака достаточно сначала закрыть нижний кран, затем открыть верхний, залить воду и переключить краны в обратном порядке. Не забудьте повесить инструкцию рядом с баком: если открыть верхний кран, не закрыв нижний, вся вода окажется на полу.

Насколько выше нижнего края трубки поднимется уровень, зависит от размера бака и диаметра рабочей трубки. В моём случае получается около 30 мм.

Вроде всё. Надеюсь, эта статья оказалась вам полезной. Нажмите одну из кнопок ниже, чтобы рассказать о ней друзьям. Также подписывайтесь на обновления сайта в группе «ВКонтакте» и на YouTube-канале.

Спасибо за внимание 🙂
