Как сделать EDL-кабель (Deep Flash Cable) для прошивки Qualcomm

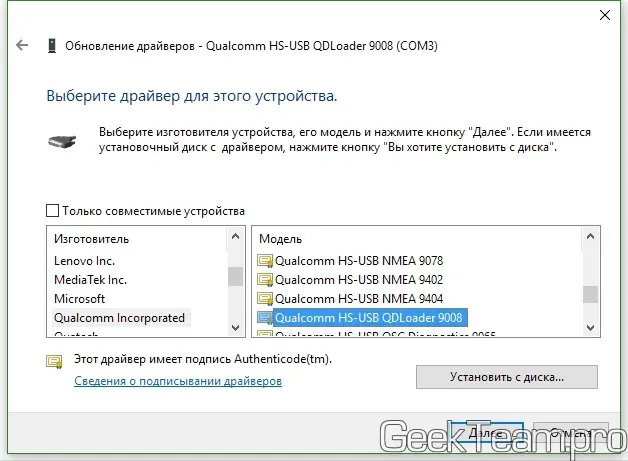

Режим EDL (Emergency Download Mode) — это низкоуровневое состояние процессоров Qualcomm, предназначенное для восстановления системы, когда стандартные методы (Fastboot, Recovery) недоступны. В Диспетчере устройств такое состояние отображается как Qualcomm HS-USB QDLoader 9008.

Многие устройства блокируют программный вход в этот режим (например, через команду adb reboot edl). В таких случаях используется EDL-кабель, также известный в сообществе как Deep Flash Cable (DFC).

Принцип работы

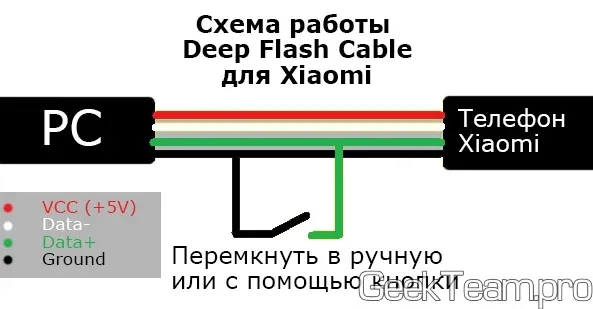

Для перевода контроллера в режим 9008 необходимо кратковременно (на 3-5 секунд) замкнуть линию Data+ (зеленый) на Ground (черный) в момент подключения кабеля к компьютеру.

Изготовление кабеля своими руками

Вам понадобится любой стандартный USB-кабель. Желательно использовать оригинал (например, от Xiaomi), так как у них стандартная цветовая маркировка жил.

Инструкция:

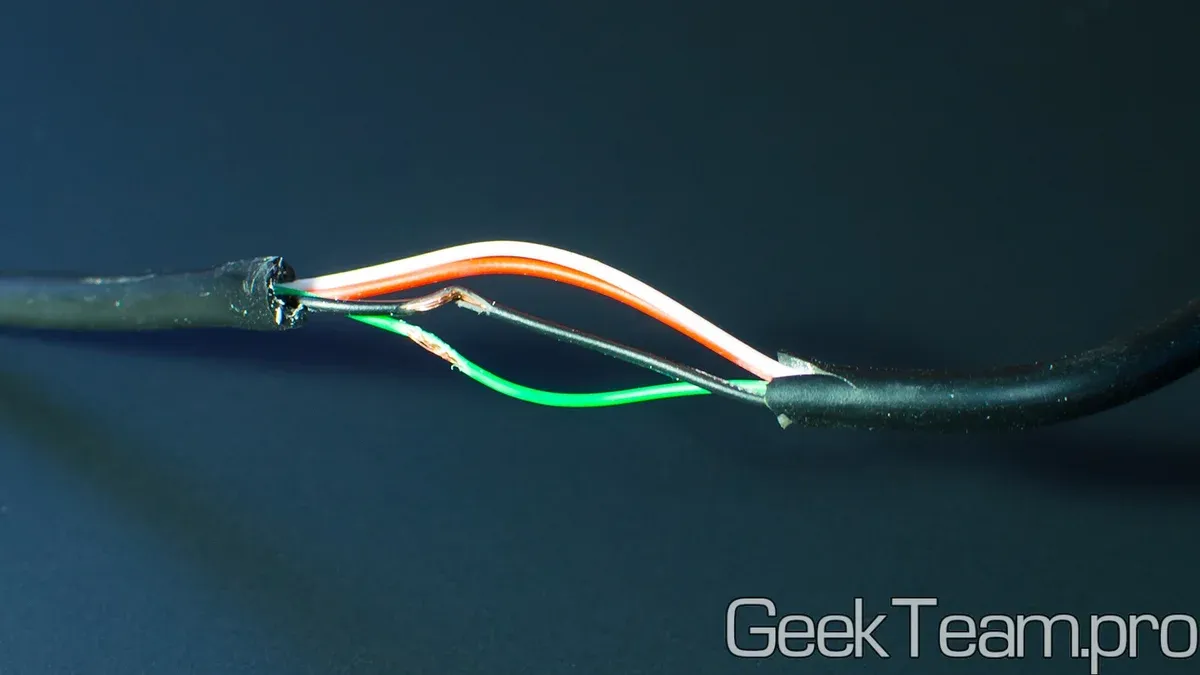

1. Подготовка: Аккуратно разрежьте внешнюю изоляцию кабеля вдоль на 4-5 см.
2. Оголение жил: Найдите зеленый (Data+) и черный (GND) провода. Оголите небольшой участок каждого провода (около 5-10 мм).
3. Замыкание: Скрутите оголенные части между собой или прижмите их друг к другу.

Как использовать EDL-кабель

1. Драйверы: Убедитесь, что на компьютере установлены драйверы Qualcomm HS-USB QDLoader.

2. Подключение:

   • Полностью выключите устройство.
   • Подключите кабель к устройству.
   • Замкните (скрутите) зеленый и черный провода.
   • Вставьте USB-штекер в порт компьютера.
   • Подождите 5 секунд и разомкните контакты.

3. Проверка: Если всё сделано верно, в Диспетчере устройств появится порт 9008.

Ограничения и риски

• Безопасность: Будьте осторожны, не замкните красный провод (VCC 5V) на землю или линии данных — это может вывести из строя USB-порт компьютера или контроллер питания смартфона.
• Modern Security: Даже вход в EDL режим не гарантирует возможность прошивки на современных моделях без сервисного аккаунта.
